1、BHR10简介
BHR10是一款内部集成SC切高精度10MHz晶体振荡器的铷原子频率标准。BHR10拥有低相位噪声、低环境敏感性以及优良的频率漂移率和稳定度，可应用于自主守时、通讯、电力、银行、自主导航等应用场景，同时BHR10还拥有-40℃～+65℃的宽温度适应范围，可应用于车载、机载等工况复杂恶劣的平台。BHR10的供电电压范围为+15V和+24V可选，原子钟有较低电压敏感性，BHR10的开机功率大约为42W，稳态功耗约为10W(室温)。
BHR10设有频率调整功能，可通过数字调节（使用RS-232串口）、模拟压控两种方式实现对原子钟输出频率进行校准，模拟压控可在±5×10-9范围内连续调节，数字调节有两种渠道：通过16bitDAC进行调节，调节分辨率可优于1×10-13/每个控制字，调整范围为±4×10-9；通过设置RF PLL参数进行调节，调节分辨率为8.6×10-11/每个控制字，调整范围为±1×10-6。

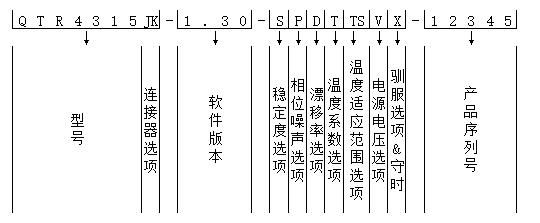

BHR10同时为用户提供多种性能选项以满足用户的实际需求，包括稳定度、相位噪声、漂移率、温度系数、电源电压等选项，这些选项可在BHR10的ID号上得到。
2 、工作条件
BHR10的极限工作条件及推荐工作条件如下（工作温度范围指的是BHR10安装底面的温度，请确保安装底面的温度在-40℃～+65℃之间）
| 序号 |
工作条件 |
最小值 |
最大值 |
推荐工作条件 |
单位 |
| 1 |
供电电压 |
14 |
25 |
15 OR 24 |
V |
| 2 |
EFC输入电压 |
0 |
5 |
3.4 |
V |
| 3 |
工作温度范围 |
-40 |
+65 |
0～+50 |
℃ |
|
